Расшифровка провода ПВАМ:
П - Провод
В - Высокой гибкости
А - Автотракторный
М - Медная токопроводящая жила

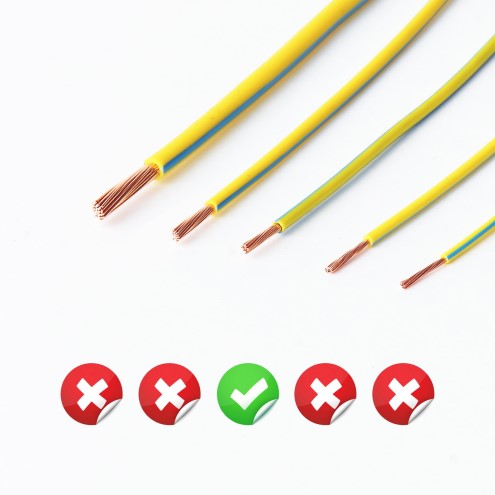

Элементы конструкции провода ПВАМ:
1. Токопроводящая жила – медная, круглой формы, многопроволочная.
2. Изоляция – из ПВХ пластиката. Изоляция проводов имеет сплошную или комбинированную расцветку.
Комбинированная расцветка выполняется сочетанием параллельных полос двух цветов, один из которых – основной.
Вспомогательный цвет состоит из двух противоположных продольных полос. По согласованию с заказчиком допускается изготовление провода с одной полосой.
Общая ширина полос вспомогательного цвета меньше общей ширины полос основного цвета.
При отсутствии в заказе указания об определенных цветах допускается поставка провода любой расцветки.
Область применения провода ПВАМ:
Провода одножильные низкого напряжения с тонкостенной ПВХ изоляцией предназначены для гибкого соединения дорожно-транспортного оборудования и приборов, работающих при повышенной температуре, на номинальное напряжение до 48 В постоянного тока. Перед использованием провода должны быть выдержаны в нормальных климатических условиях по ГОСТ 15150 не менее 24 часов.
Технические характеристики провода ПВАМ:
- Климатическое исполнение У, категория размещения 1, 2 по ГОСТ 15150
- диапазон температур эксплуатации: от +105°С до -40°С
- Провода стойки к тепловой перегрузке в течение 48 часов при температуре +120°С
- Провода стойки к тепловой усадке в течение 15 минут при температуре +150°С
- Провода стойки к деформации при температуре +80°С
- Провода не распространяют горение при одиночной прокладке
- Изоляция проводов стойка к истиранию
- Провода обладают динамической прочностью на изгиб
- Провода выдерживают монтажные и эксплуатационные изгибы с радиусом изгиба не менее десяти максимальных наружных диаметров провода при температуре не ниже -30°С
- Удельное объемное электрическое сопротивление изоляции при температуре +70°С составляет не менее 1010 Ом х см
- Провода выдерживают испытание на проход напряжением переменного тока частотой от 50 до 1000 Гц для сечения жилы:
0.35 мм2 - 3 кВ
0.5 мм2 и выше – 5 кВ
- Провода выдерживают испытание переменным напряжением 1 кВ частотой 50 Гц в соляном растворе в течение 30 минут с повышением напряжения для сечения жилы:
0.35 мм2 - до 3 кВ
0.5 мм2 и выше – до 5 кВ
- Строительная длина проводов не менее 100 м
- Гарантийный срок проводов 3 года с даты изготовления
- Срок службы провода ПВАМ (исчисляется с даты изготовления) 8 лет
